TECHNIK-FOTOS

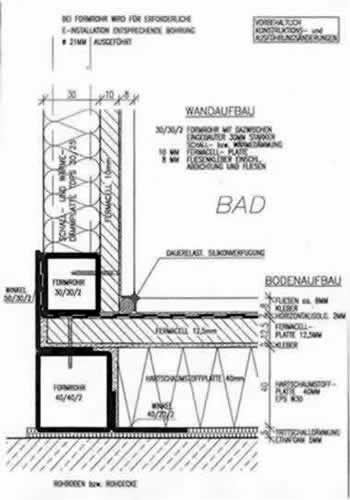

Vertikalschnitt Boden-Wand

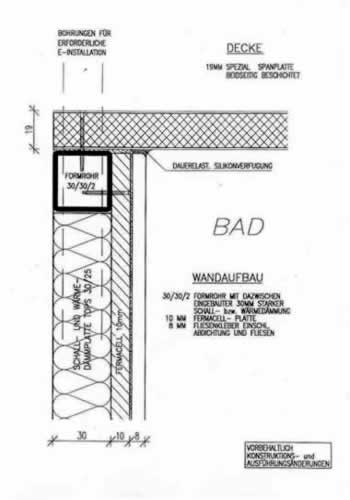

Vertikalschnitt Wand-Decke

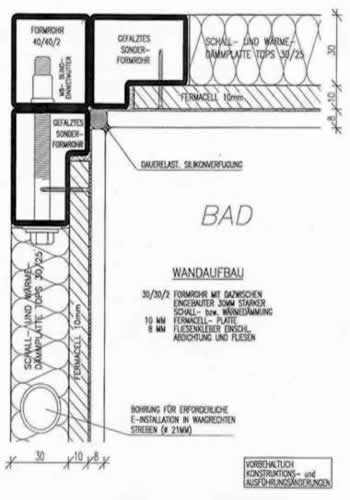

Horizontalschnitt Eckausbildung

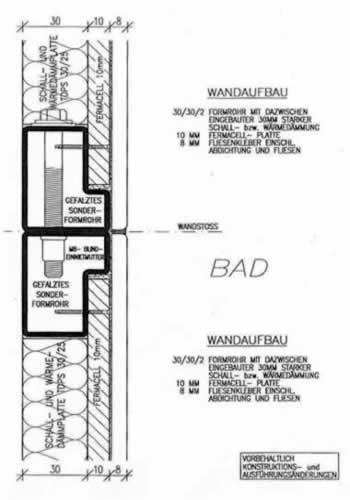

Horizontalschnitt Wandstoss

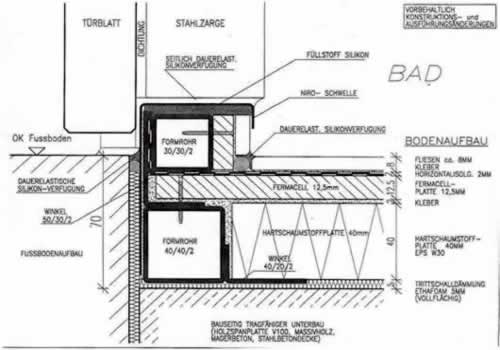

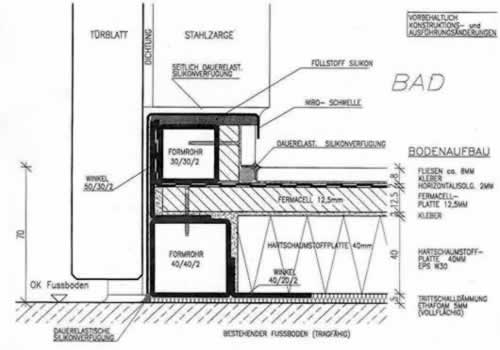

Türabschluss mit Niro-Schwelle
Sanitär-Zelle auf bestehenden Fussboden aufgebaut

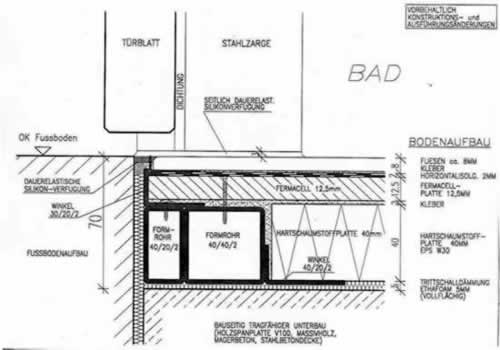

Türabschluss mit Niro-Schwelle
Sanitär-Zelle-Fussboden auf gleicher Ebene

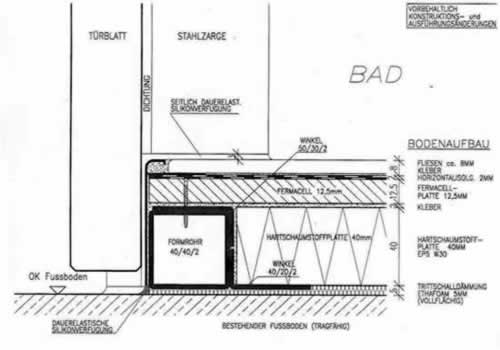

Türabschluss ohne Schwelle mit Abschlussprofil
Sanitär-Zelle auf bestehenden Fussboden aufgebaut

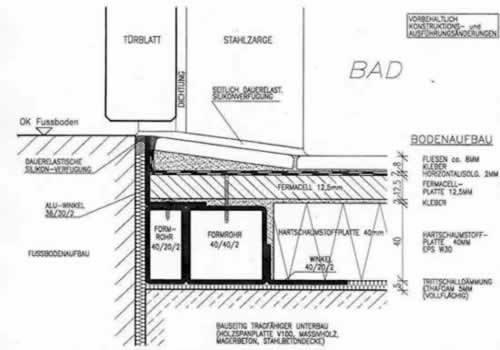

Türabschluss mit Abschlussprofil
Sanitär-Zelle Fussboden auf gleicher Ebene

Türabschluss mit 10mm Hochzug im Zargenbereich
Sanitär-Zellen Fussboden 10mm tiefer

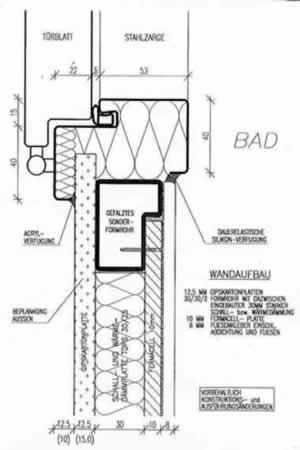

Zargenanschluss Seitlich und Oben - Türblatt nach Aussen aufschlagend
